　　1、電能質量的概述
　　近年來，随着我國電力事業的迅猛發展，電力系統的規模日益擴大，以往電能緊缺的問題已經逐步解決，但與此同時，有關電能質量的問題卻日益緊迫地擺在了我們的面前。電能質量的問題成為了現在電力行業面臨的最為緊迫的課題。
　　随着電力電子技術廣泛應用和電弧爐等沖擊負荷以及電力機車等拖動負荷的日益增多，對于電力行業來說，要保持滿足用戶要求的電能質量變得越來越困難。電力電子技術的廣泛應用，在技術和經濟上帶來了一系列方便和效益的同時，也使電網諧波的含量大量增加。電網諧波污染的日益嚴重，導緻了電氣設備的壽命縮短，網損加大，增加了電網發生諧振的可能性，使繼電保護和自動裝置不能正常動作或操作，導緻儀表指示和電度計量不準以及計算機和通信受幹擾等一系列重要問題。電弧爐等大功率沖激負荷除了會造成嚴重的諧波污染之外，還是電壓波動和閃變的重要原因。電力機車等大功率的牽引負荷會造成三相不平衡。随着電力行業系統運行管理的系統化、網絡化、自動化和智能化，通訊網絡和因特網技術的日益成熟發展和普及，出現了三網合一的趨勢。功能單一的電力系統測量儀表已經不适應現代化電能管理的需要。因此開發一種新型的、通用性好、應用範圍廣的電能質量監測裝置，集測量和通訊等功能于一體，能有效的進行電能質量監測，對于保證電力系統運行的安全性、經濟性和可靠性都具有重要的意義。

　　2、電能質量監測儀的特點
　　我公司研制的SXJZ-8301A 電能質量裝置，采用DSP+ARM9為核心， DSP具有極強的數據處理能力用來完成數據的采集與計算，核心硬件處于國内先進水平。
　　ARM9用來進行數據的統計、顯示、存儲、按鍵、通訊和報警跳閘功能。采用WINCE5.0嵌入式實時操作系統作為軟件平台，全部軟件采用高級語言編程，保證了系統的高可靠性和高移植性。
　　數據采集部分采用8通道、同步采樣的16位高速A/D轉換器，采集精度高，實測精度達到電能質量監測指标國家标準的要求；
　　大容量的存儲空間，滿足電能質量監測裝置對數據存儲的要求，可保存一年以上的曆史數據掉電不丢失。
　　采用了硬件鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指标的影響，防止了頻率“洩漏”。
　　強大的通訊接口，裝置配置了工業以太網，通訊速率高達100Mbps，還配置有RS232C、RS485、USB通訊接口，可選擇多種通訊方式與遠方管理中心交互數據；
　　核心硬件采用四層印刷電路闆（PCB）工藝和SMT工藝，硬件可靠性和電磁兼容能力達到國内先進水平，達到了國标對電能質量監測裝置的EMC的要求。

　　3、裝置的主要功能
　　基本監測指标：
　　電網頻率、三相基波電壓、電流有效值，基波有功功率、無功功率、功率因數、相位等；
　　電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；
　　諧波（2～50次）：包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位。
　　高級監測指标：
　　間諧波、電壓波動、閃變。
　　顯示功能：
　　裝置面闆上帶有大屏幕LCD顯示器，實時顯示電能質量監測指标的數據。
　　設置功能：

　　可對裝置基本參數、越限參數進行設置、修改和查看，并設有密碼保護。
　　記錄存儲功能：
　　裝置内置SD卡（容量可選）可對基本監測指标和高級監測指标實時保存，保存時間可設置，實時數據在裝置上最長保存時間為半年，之後按“先進先出”原則更新。

　　統計功能：
　　裝置具有對主要監測指标的在線統計功能，可統計一個時間段内監測指标的最大值、最小值、平均值、95％概率大值等。

　　通訊功能：
　　裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口，以GPRS方式（定制）與遠方通訊。

　　對時功能：　　

　　監測裝置具備B碼對時功能及GPS脈沖對時功能同時具備網絡對時功能，可保持與遠方管理中心的時鐘一緻。

圖1   SXJZ-8301A 電能質量監測儀

圖2  主菜單界面

圖3   基本數據界面

圖4  電壓波形數據

圖5諧波電壓數據

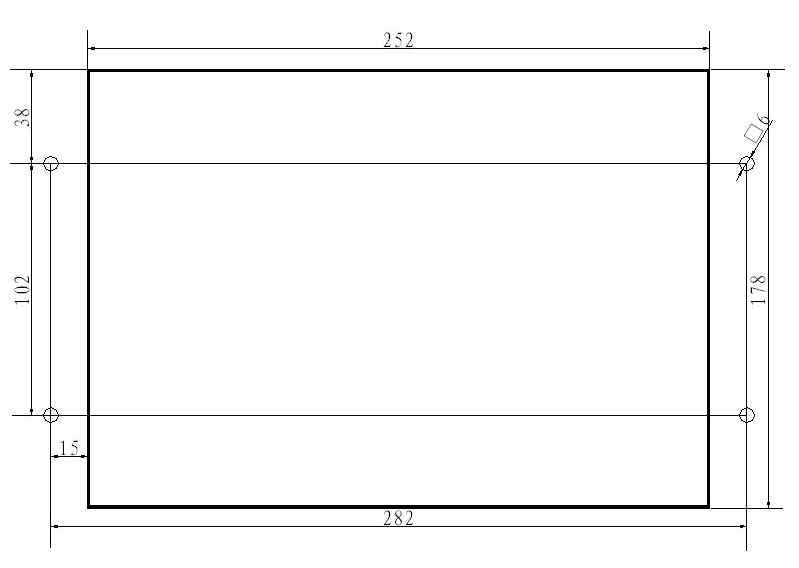

　　1、安裝開孔尺寸示意圖



圖14、SXJZ-8301A 安裝開孔尺寸圖

　　2、裝置背闆端子圖示意



圖15、SXJZ-8301A 背闆端子圖及應用示意
