一、産品簡介
　　1.1概述
　　多功能電力儀表是一款用于低中高壓系統(0．4kV—110kV)的智能化裝置，具有可編程測量、電能計量、顯示、數字通訊等功能的多功能智能電表，其采用大規模集成電路模塊化設計，針對電力系統、工業自動化、公用設施、智能型開關櫃、樓宇自動化、能源管理系統等的電力監控需求而設計制造。它能高精度的測量所有常用的電力參數，精确度符合國家相關技術要求。使用長壽命LCD顯示儀表測量參數和電網系統的運行信息；儀表面闆帶有四個編程按鍵，用戶可現場實現顯示切換、儀表參數編程設置，使用方便。
　　本産品标準配置1路高速RS485通訊接口，采用MODBUS-RTU協議，實現通訊組網；标準配置有功脈沖輸出接口，标準配置4路有源開關量輸入，可通過開關量對應面闆的LCD顯示查看開關量的狀态，可實現本地或遠程的開關信号監測輸出功能（ “遙信”功能）。
　　本産品具有多種擴展功能模塊可供選擇（請在訂貨時注明）：可擴展為2路高速RS485通訊接口，采用MODBUS-RTU協議，實現通訊組網；可擴展1~2路繼電器輸出功能,通過RS485遙控信号控制或查看繼電器的輸出情況，可擴展1~2路模拟量4-20mA變送輸出功能，通過編程設置可實現電流或電壓(定貨時需指定)的模拟量（DC 4-20mA）變送輸出功能，模拟量輸出的最大負載為300Ω。
　　本産品具有極高的性價比，可以直接取代常規電力變送器、測量指示儀表、多功能電力儀表以及相關的輔助單元。
　　本産品可廣泛應用于能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建築、負控系統、開關櫃中，具有安裝容易、接線簡單、維護方便，工程量小、現場可編程設置輸入參數、能夠完成與業界不同PLC、工業控制計算機通訊軟件的組網。

　　1.2技術描述

　　二、外形說明及安裝
 　　2.1安裝尺寸

　　外型尺寸：98mm×98mm×84mm    開孔尺寸：90mm×90mm

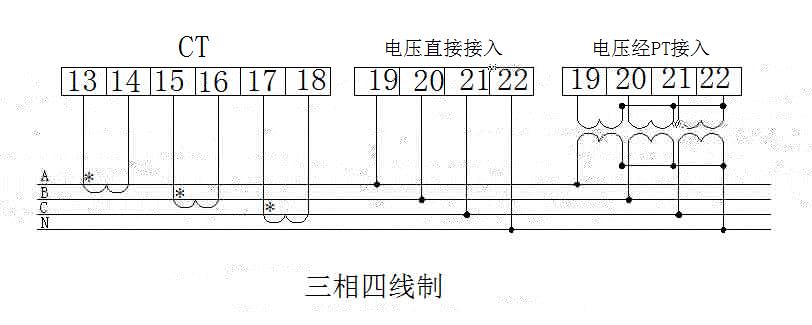

　　2.2電氣接線
