GGD型交流低壓配電櫃

　　一  産品概述
　　GGD型交流低壓配電櫃是本着安全、經濟、合理、可靠的原則而設計的低壓配電櫃，其廣泛地應用在發電廠、變電所、廠礦企業、高層建築等電力用戶。在交流 50Hz，額定工作電壓 380 V，額定電流至 3150 A 的配電系統中，作為動力照明、電容補償及配電設備的電能轉換、分配和控制中使用。
　　GGD符合GB7251.1《 低壓成套開關設備和控制設備：第一部分，型式試驗和部分型式試驗成套設備》、IEC61439—1《低壓開關設備和控制設備組件：第一部分，經過型式試驗和的部分型式試驗組件》、IEC60529《确定外殼的防護等級及相應标準》等标準。

　　二  結構特點
　　• GGD型交流低壓配電櫃的櫃體采用通用櫃形式，構架用8MF冷彎型鋼局部焊接組裝而成，并有20模的安裝孔，通用系數高。
　　• GGD櫃充分考慮散熱問題。在櫃體上下兩端均有不同數量的散熱槽孔，當櫃内電器元件發熱後，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進櫃，使密封的櫃體自下而上形成一個自然通風道，達到散熱的目的。
　　• 櫃體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，櫃頂的四角裝有吊環，用于起吊和裝運。
　　• GGD櫃采用HD 或HS系列旋轉操作式刀開關，櫃前操作。也可根據用戶需要，選用性能更優良、技術更先進的新型電器元件，因為GGD櫃具有良好的安裝靈活性。

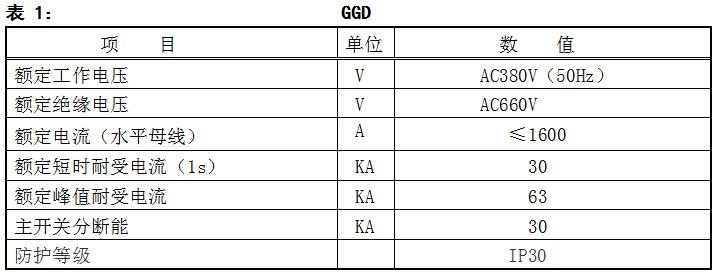

　　三 開關櫃主要技術參數附表（僅供參考）

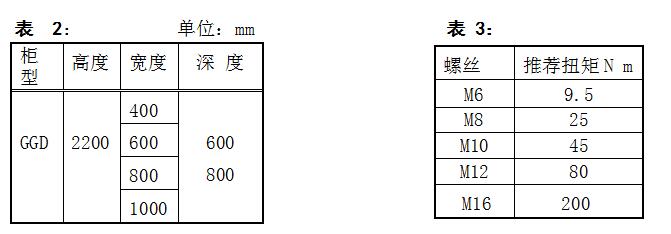

　　四 櫃體尺寸如下表
　　

　　五  定貨須知
　　5.1 定貨須注明産品名稱、型号、數量、提供系統圖，設備規格，如有特殊要求須先向本廠說明，從便盡量滿足用戶要求。
　　5.2 本廠可代為客戶設計一、二次系統方案。
